在現代電力系統中，電力變壓器作為關鍵設備，承擔著電壓變換、電能分配等重要任務。一旦出現故障，不僅會影響電力供應的穩定

性，還可能引發嚴重的安全事故。因此，及時檢查并解決電力變壓器故障至關重要。本文將為大家詳細介紹電力變壓器故障的檢查方

法和解決策略。


電力變壓器常見故障類型

繞組故障：繞組是變壓器的核心部件之一，常見的繞組故障包括繞組短路、斷路和絕緣損壞。繞組短路可能是由于絕緣老化、機械損

傷等原因?qū)е拢瑫?huì)引起電流增大，局部過熱，嚴重時甚至引發火災。繞組斷路則可能是由于焊接不良、長期受電動力作用等因素造

成，會導致變壓器無法正常傳輸電能。

鐵芯故障：鐵芯故障主要表現為鐵芯多點接地和鐵芯局部短路。鐵芯多點接地會形成環流，引起鐵芯局部過熱，加速絕緣老化。而鐵

芯局部短路則會影響變壓器的磁性能，導致變壓器損耗增加，效率降低。

絕緣故障：絕緣故障是變壓器故障的常見類型，包括絕緣油劣化、絕緣紙老化等。絕緣油在長期運行過程中，會受到水分、雜質、高

溫等因素的影響，導致其絕緣性能下降。絕緣紙則會隨著時間的推移逐漸老化，失去絕緣性能，從而引發變壓器故障。

分接開關故障：分接開關用于調整變壓器的輸出電壓，常見的分接開關故障有接觸不良、分接位置不準等。接觸不良會導致接觸電阻

增大，引起局部過熱；分接位置不準則會使輸出電壓異常，影響電力系統的正常運行。




電力變壓器故障檢查方法

外觀檢查：外觀檢查是最基本的檢查方法，通過目視觀察變壓器的外觀，檢查是否有滲漏油、外殼變形、放電痕跡等異常情況。滲漏

油可能表明變壓器的密封性能不佳，會導致絕緣油減少，影響變壓器的散熱和絕緣性能。外殼變形可能是由于內部壓力過大或受到外

力撞擊所致，需要進一步檢查內部部件是否損壞。放電痕跡則可能是由于絕緣損壞引起的，需要及時處理，以防止故障擴大。

油色譜分析：油色譜分析是一種通過檢測變壓器絕緣油中溶解氣體的成分和含量，來判斷變壓器內部是否存在故障以及故障類型的方

法。當變壓器內部發生故障時，絕緣油和固體絕緣材料會在高溫、放電等作用下分解產生氣體，這些氣體溶解在絕緣油中。通過對絕

緣油中的氣體進行分析，可以判斷故障的性質和嚴重程度。例如，當甲烷、乙烯等氣體含量增加時，可能表明變壓器內部存在過熱故

障；而當乙炔氣體含量增加時，則可能表明變壓器內部存在放電故障。

繞組直流電阻測量：繞組直流電阻測量是檢查變壓器繞組是否存在短路、斷路等故障的重要方法。通過測量繞組的直流電阻，可以判

斷繞組的連接是否良好，是否存在匝間短路等問題。如果繞組直流電阻與出廠值或上次測量值相比有較大偏差，可能表明繞組存在故

障。

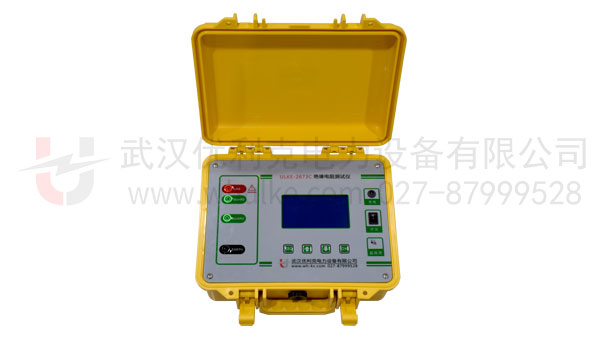

絕緣電阻測量：絕緣電阻測量用于檢查變壓器的絕緣性能。使用絕緣電阻測試儀測量變壓器的繞組與繞組之間、繞組與鐵芯之間的絕

緣電阻。如果絕緣電阻值低于規定值，說明變壓器的絕緣性能下降，可能存在絕緣受潮、老化等問題。

變比測量：變比測量用于檢查變壓器的變比是否符合設計要求。通過測量變壓器的變比，可以判斷繞組是否存在匝間短路、分接開關

位置是否正確等問題。如果變比與銘牌值相比有較大偏差，需要進一步檢查原因。

短路阻抗測量：短路阻抗測量可以反映變壓器繞組的結構和性能變化。當變壓器繞組發生變形、短路等故障時，短路阻抗會發生變

化。通過測量短路阻抗，并與出廠值或上次測量值進行比較，可以判斷變壓器是否存在故障。




電力變壓器故障解決策略

繞組故障解決方法：如果是繞組短路，輕微的匝間短路可以通過局部修復來解決，如更換受損的繞組部分。但如果短路情況嚴重，則

需要更換整個繞組。對于繞組斷路，需要找到斷路點，重新進行焊接或連接。在處理繞組故障時，要注意保證繞組的絕緣性能，避免

再次出現故障。

鐵芯故障解決方法：對于鐵芯多點接地故障，可以通過查找接地點，采取絕緣措施來消除多點接地。例如，使用絕緣材料將接地點隔

開，或?qū)﹁F芯進行徹底的清潔和干燥處理，去除可能導致接地的雜質。對于鐵芯局部短路，需要對短路部位進行修復或更換受損的鐵

芯部件。

絕緣故障解決方法：當絕緣油劣化時，需要對絕緣油進行處理，如過濾、脫氣、再生等。如果絕緣油嚴重劣化，無法通過處理恢復性

能，則需要更換新的絕緣油。對于絕緣紙老化，需要根據老化程度采取相應的措施。輕微老化可以加強監測，定期進行絕緣檢測；嚴

重老化則需要更換絕緣紙。

分接開關故障解決方法：如果分接開關接觸不良，可以對分接開關進行清潔、調整和檢修，確保接觸良好。對于分接位置不準的問

題，需要重新調整分接開關的位置，使其符合要求，并進行相應的測試和驗證。




日常維護與預防措施

定期巡檢：制定科學合理的巡檢計劃，定期對變壓器進行全面檢查，包括外觀、油溫、油位、聲音等方面。及時發現潛在的故障隱

患，將故障消滅在萌芽狀態。

保持良好的運行環境：確保變壓器運行環境干燥、清潔，避免受潮、受灰塵和雜質污染。同時，要注意控制變壓器的運行溫度，避免

長期過負荷運行，以延長變壓器的使用壽命。

加強絕緣維護：定期對變壓器的絕緣性能進行檢測和維護，如定期更換絕緣油、檢查絕緣紙的狀態等。在變壓器的安裝和檢修過程

中，要嚴格按照規范操作，保證絕緣質量。

安裝在線監測系統：在線監測系統可以實時監測變壓器的運行參數，如油溫、繞組溫度、局部放電等。通過對這些參數的分析，可以

及時發現變壓器的異常情況，提前采取措施進行處理。



電力變壓器故障的檢查和解決需要專業的技術和方法。通過多種檢查手段及時發現故障，并采取有效的解決策略，可以確保變壓器的

安全穩定運行。同時，加強日常維護和預防措施，能夠降低故障發生的概率，提高電力系統的可靠性。希望本文能夠幫助大家更好地

了解電力變壓器故障的檢查與解決方法，為保障電力系統的正常運行貢獻一份力量。
